管道工程線路可視化正射與傾斜影像建模及數據采集規范

申請免費試用、咨詢電話：400-8352-114

 　　線路可視化展示

　　投標人需構建管道線路可視化模型，真實還原其外觀、空間位置關系。建立正射模型和傾斜模型，滿足查看需求。

　　功能要求：

　　(1)支持模型的多角度查看，針對 BIM 模型實現了GIS領域傳統的“圖屬查看”功能。

　　(2)與其他數據的關聯展示，將三維展示與其他工程數據進行緊密關聯，實現信息的交互展示。

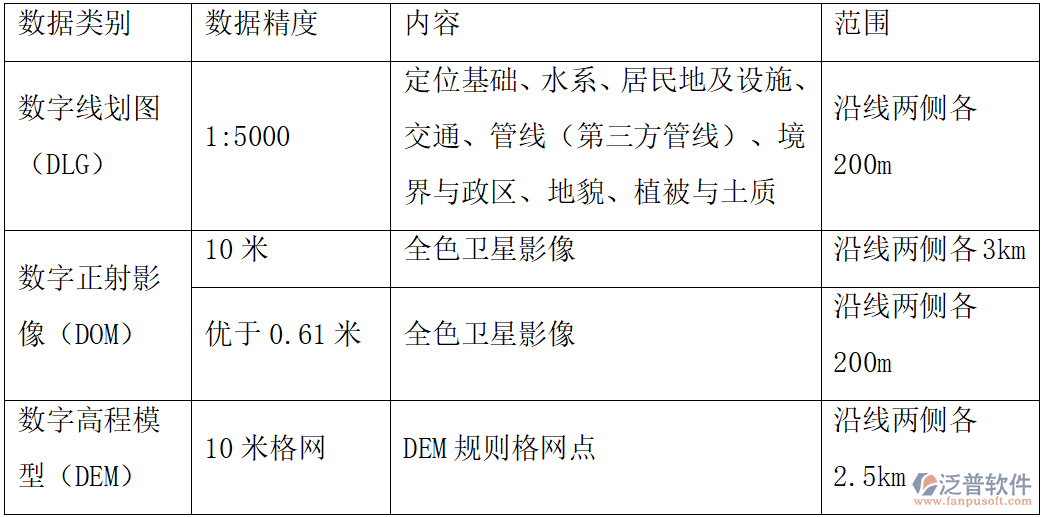

　　線路數據采集要求：

　　1.線路正射影像建模：施工期間完成4次線路正射影像數據獲取和正射影像模型制作。

　　1.1正射影像數據獲取要求：

　　1：1000比例尺，優于5公分地面分辨率。設備不低于翼飛閃電F25復合翼飛機，搭載6100萬相機，續航時間150分鐘。(清點掃線、開挖、下溝、回填4個階段，試運投產前，對管道中心線兩側各50m 范圍標志樁位置，地面水工保護設施位置，建構筑物位置進行數據采集)

　　1.2正射模型制作：正射影像制作及數據識別(障礙物、標志樁、水工保護設施、建筑物位置)。

　　1.3拆遷前后航飛影像獲?。和瓿刹疬w前后正射影像數據獲取和正射模型制作。對作業帶清理前(中心線兩側各50米)和清理后(中心線兩側各100米)開展兩次航飛。比例尺1：500，地面分辨率優于0.1米。

　　注意：發包人有權將該項工作另行發包并扣除費用，承包人不得因此索取費用。

　　1.4拆遷前后模型制作：

　　對作業帶清理前(中心線兩側各50米)和清理后(中心線兩側各100米)單獨提交比例尺1：500，地面分辨率優于0.1米，格式為*.tif的成果文件用于清表面積核實。

　　2.線路傾斜影像建模：傾斜模型建立(傾斜模型應能達到準確提取焊口坐標、檢核管溝測量、計算土石方量的標準)。

　　2.1傾斜航飛影像數據獲取要求：

　　1：500比例尺，優于3公分地面分辨率。設備要求：不低于大疆M300/飛馬D2000旋翼飛機，搭載1.2億五目相機。(對全線開挖、下溝、回填環節進行)，需要標記出焊口坐標。
