門禁系統圖之布線規則

申請免費試用、咨詢電話：400-8352-114

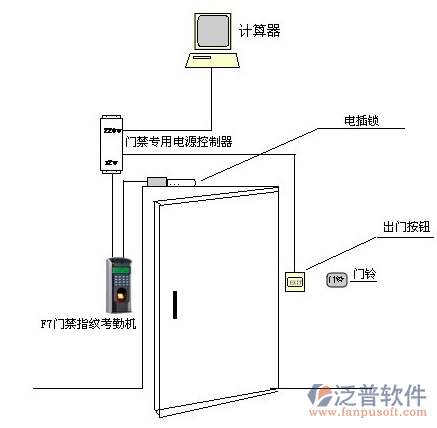

　　成都門禁軟件門禁系統圖

　　布線規則：

　　1、門禁電源線：門禁電源接線建議使用標準兩芯電源線，線徑在1.0mm2以上。如果布線超過50米則要考慮更粗的線，或者多股線并聯。

　　2、電鎖連接線：電鎖到控制器的線建議使用兩芯電源線，線徑在1.0mm2以上，如果布線超過50米則考慮用更粗的線或者使用多股并聯。如果電源帶有微調按鈕，泛普軟件泛普OA系統可將電源電壓調高到14V左右，線長最長不要超過80米。

　　3、讀卡器連接線：讀卡器到控制器的線，成都門禁系統建議使用8芯屏蔽多股雙絞網線(其中3芯備用，如果不需要讀卡器的聲光反饋非法卡可不接LED線)，數據線Data1和Data0互為雙絞。線徑建議在0.3mm2以上，最長不可以超過100米，建議在80米以內。

　　4.網絡通訊線：用2芯雙絞線，最遠不得超過1200米。

　　工作原理：泛普軟件使用四門控制器控制四個宿舍門禁系統，每棟宿舍總共18套門禁，每個控制器接到32路的HUB那里，每個控制器都設置了網絡通訊密碼，只有知道網絡通訊密碼的管理員才可以對控制器進行操作，防止惡意者遠程開啟宿舍門。在每個宿舍門口安裝一個IC讀卡器，只有本宿舍人員才有權限開啟本宿舍的門，出門使用按鈕開門。在校門口還有宿舍大門口安裝無障礙通道門禁，大門口裝上遠距離讀卡器與及紅外對射管，學生只需要將卡片隨身攜帶，無需主動刷卡，自然通過即可，系統會自動讀取卡片內的信息并判斷其合法性，快速方便。非法卡或者是沒有帶卡人員進校時，會驅動報警器報警。
