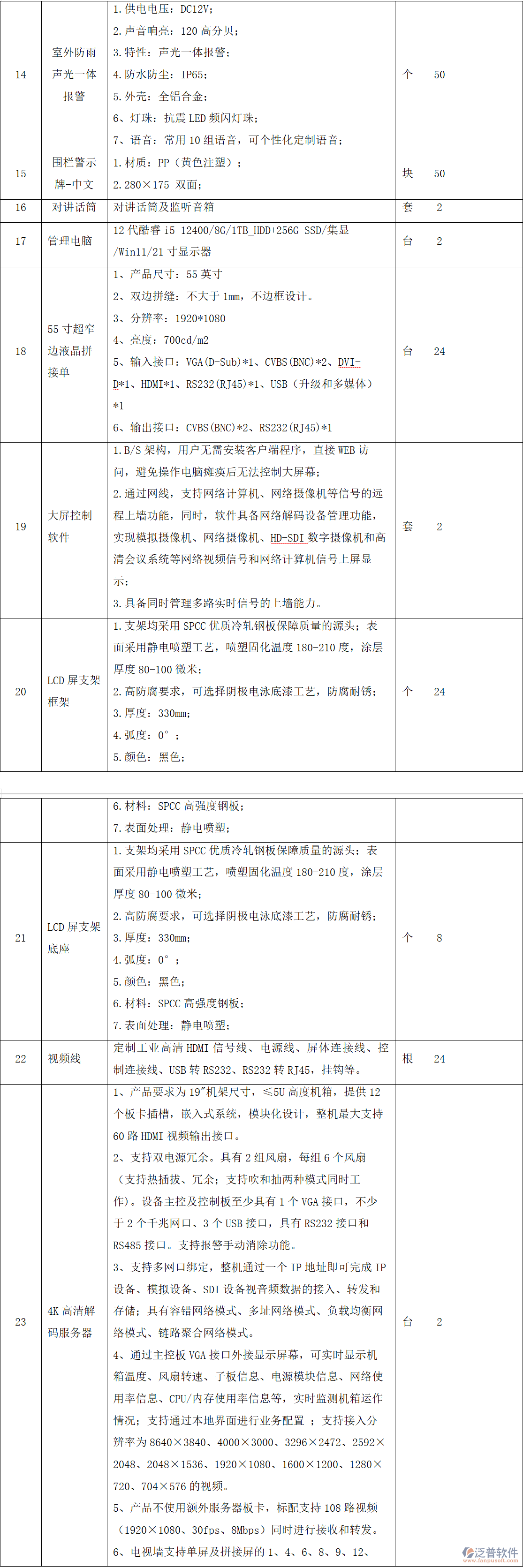

 　　室外防雨聲光一體報警

　　1.供電電壓：DC12V;

　　2.聲音響亮：120高分貝;

　　3.特性：聲光一體報警;

　　4.防水防塵：IP65;

　　5.外殼：全鋁合金;

　　6、燈珠：抗震LED頻閃燈珠;

　　7、語音：常用10組語音，可個性化定制語音;

　　圍欄警示牌-中文 1.材質：PP(黃色注塑); 2.280×175 雙面;

　　對講話筒 對講話筒及監聽音箱

　　管理電腦 12代酷睿i5-12400/8G/1TB_HDD+256G SSD/集顯/Win11/21寸顯示器

　　55寸超窄邊液晶拼接單

　　1、產品尺寸：55英寸

　　2、雙邊拼縫：不大于1mm，不邊框設計。

　　3、分辨率：1920*1080

　　4、亮度：700cd/m2

　　5、輸入接口：VGA(D-Sub)*1、CVBS(BNC)*2、DVI-D*1、HDMI*1、RS232(RJ45)*1、USB(升級和多媒體)*1

　　6、輸出接口：CVBS(BNC)*2、RS232(RJ45)*1

　　大屏控制軟件

　　1.B/S架構，用戶無需安裝客戶端程序，直接WEB訪問，避免操作電腦癱瘓后無法控制大屏幕;

　　2.通過網線，支持網絡計算機、網絡攝像機等信號的遠程上墻功能，同時，軟件具備網絡解碼設備管理功能，實現模擬攝像機、網絡攝像機、HD-SDI數字?jǐn)z像機和高清會議系統等網絡視頻信號和網絡計算機信號上屏顯示;

　　3.具備同時管理多路實時信號的上墻能力。

　　LCD屏支架框架

　　1.支架均采用SPCC優質冷軋鋼板保障質量的源頭;表面采用靜電噴塑工藝，噴塑固化溫度180-210度，涂層厚度80-100微米;

　　2.高防腐要求，可選擇陰極電泳底漆工藝，防腐耐銹;

　　3.厚度：330mm;

　　4.弧度：0°;

　　5.顏色：黑色;

　　6.材料：SPCC高強度鋼板;

　　7.表面處理：靜電噴塑;

　　LCD屏支架底座

　　1.支架均采用SPCC優質冷軋鋼板保障質量的源頭;表面采用靜電噴塑工藝，噴塑固化溫度180-210度，涂層厚度80-100微米;

　　2.高防腐要求，可選擇陰極電泳底漆工藝，防腐耐銹;

　　3.厚度：330mm;

　　4.弧度：0°;

　　5.顏色：黑色;

　　6.材料：SPCC高強度鋼板;

　　7.表面處理：靜電噴塑;

　　視頻線 定制工業高清HDMI信號線、電源線、屏體連接線、控制連接線、USB轉RS232、RS232轉RJ45，掛鉤等。

　　4K高清解碼服務器

　　1、產品要求為19"機架尺寸，≤5U高度機箱，提供12個板卡插槽，嵌入式系統，模塊化設計，整機最大支持60路HDMI視頻輸出接口。

　　2、支持雙電源冗余。具有2組風扇，每組6個風扇(支持熱插拔、冗余;支持吹和抽兩種模式同時工作)。設備主控及控制板至少具有1個VGA接口，不少于2個千兆網口、3個USB接口，具有RS232接口和RS485接口。支持報警手動消除功能。

　　3、支持多網口綁定，整機通過一個IP地址即可完成IP設備、模擬設備、SDI設備視音頻數據的接入、轉發和存儲;具有容錯網絡模式、多址網絡模式、負載均衡網絡模式、鏈路聚合網絡模式。

　　4、通過主控板VGA接口外接顯示屏幕，可實時顯示機箱溫度、風扇轉速、子板信息、電源模塊信息、網絡使用率信息、CPU/內存使用率信息等，實時監測機箱運作情況;支持通過本地界面進行業務配置 ;支持接入分辨率為8640×3840、4000×3000、3296×2472、2592×2048、2048×1536、1920×1080、1600×1200、1280×720、704×576的視頻。

　　5、產品不使用額外服務器板卡，標配支持108路視頻(1920×1080、30fps、8Mbps)同時進行接收和轉發。

　　6、電視墻支持單屏及拼接屏的1、4、6、8、9、12、16、25、32、36分割顯示;支持視頻切換流暢無黑屏現象，視頻斷開后保留最后一幀圖像。支持虛擬LED屏顯示功能，支持在單屏/拼接屏上顯示文字，文字字體、顏色、字符間距、背景色可調節。

　　7、支持視頻開窗、漫游、圖層疊加功能，支持在底圖上開窗漫游;單個輸出端口具備≥64個窗口的開窗性能;單通道支持64個圖層疊加，圖層支持置頂或置底設置。

　　8、設備支持字符疊加功能，最大支持20條，并可在任意位置疊加;支持多種自定義OSD樣式，并且能夠修改保存。

　　9、要求設備支持多種信號輸入接口：DVI、HDM、VGA輸入板，4K采集板、BNC(單板至少32路，具備RS485)、HD-SDI、3G-SDI、同軸模擬高清輸入板(單板至少8路)。

　　10、要求設備單塊解碼板卡最高支持：150 路704×480@30fps，或72路1280×720@30fps，或32路1920×1080@30fps，或24路2048×1536@25fps，或8路3840×2160@16fps，或8路4096×2160@25fps，或8路4000×3000@15fps，或2路8640×3840@25fps的視頻解碼能力。

　　11、單卡解碼板卡提供6個HDMI 輸出接口，支持音視頻同步輸出，其中4個HDMI接口最大支持分辨率為3840×2160 或4096×2160的視頻輸出;整機最大可支持40個3840*2160分辨率端口輸出。

　　12、支持8640×3840、4000×3000、3840×2160、3296×2472、2592×2048、2048×1536、1920×1080、1600×1200、1280×720、704×576等解碼分辨率;支持對輸出分辨率進行自定義，分辨率不超過4096×2160。

　　13、產品支持H.265、H.264、MPEG4、MJPEG格式的視頻解碼 ,支持G.711、PCM等格式音頻解碼。

　　4K高清輸入板卡 1.視頻輸入接口：HDMI接口;

　　2.音頻輸入接口：無接口，HDMI接口自帶音頻;

　　3.編碼格式：H.264/MPEG4;

　　4.編碼能力：?jiǎn)伟?路1080P，支持1080P/720P/UXGA/SXGA+ /SXGA/XGA/SVGA/VGA分辨率;

　　4K高清輸出板卡 1.支持4K輸出顯示(4路支持4K，2路支持1080P)";

　　2.解碼能力：支持8路4096*2160@25fps，8路3840*2160@30fps，32路1080p@30fps(H.264、H.265)，72路720p@30fps，150路D1解碼;

　　3.H.265解碼：支持32路1080P的H.265解碼;

　　4.SVAC解碼：支持8路1080P的SVAC解碼;

　　5.非標解碼：支持24路非標D1碼流解碼;

　　6.解碼分辨率：1200W/800W/500W/300W/1080P/UXGA/720P/D1;

　　7.視頻輸出分辨率：4096*2160@24fps，3840*2160@30fps，1920*1080@60fps，1280*1024@60fps，1280*720@60fps，1024*768@60fps;

　　8.音頻輸出：6路HDMI接口，音頻內嵌;

　　9.畫面分割：1/4/6/8/9/16/25/36畫面分割，自由分割;

　　畫面分割：1/4/6/8/9/16/25/36畫面分割，自由分割

　　智能網絡鍵盤 1.10.1英寸電容觸摸屏，分辨率1280*800;

　　2.支持H.265、H.264、H264H、H264B、MJPEG、MPEG4、SVAC、SmartH.264 、非標碼流等;最大16畫面分割;

　　3.支持在觸屏觀看圖像或通過HDMI將圖像投到屏幕上;

　　4.16路200W(1080p)@30fps(4096Kb/s)";

　　5.支持最大2萬路設備控制;

　　6.支持支持抓圖、錄像功能，文件保存至U盤;

　　7.USB2.0和USB3.0各2個;

　　8.4路報警輸入，高低電平可調;

　　9.4路報警輸出，3路繼電器，1路12V_1A可控";

　　豪華四聯操作臺 鋼制操作臺，金屬部件均采用噴塑處理;座椅;造型美觀、耐用，結合現場情況由設計

　　30KVA UPS電源 一、基本參數指標要求

　　1.100%負載輸入電壓范圍：304VAC–475VAC(線電壓);

　　2.輸入頻率范圍：40-70HZ;

　　3.輸入功率因數：100%非性線負載≥0.99;50%非性線負載≥0.99;30%非性線負載≥0.98;

　　4.輸入諧波電流：<4%(100%非線性負載);<5%(50%非線性負載);

　　5.額定輸出穩壓精度：380VAC≤±0.4%(穩態負載);

　　6.輸出頻率：50HZ≤±0.01HZ(電池態額定阻性負載);

　　7.輸出電壓波形：正弦波;

　　8.輸出波形失真度：<2% @100%線性負載;<4@100%非線性負載;

　　9.輸出效率：100%性線負載>94%;

　　10.市電/電池轉換時間：0ms;

　　11.輸出功率因數：≥0.9;

　　12.電池電壓：+192VDC (+15~+22可調整)，

　　13.市電態輸出過載能力：125%：>10分鐘;

　　14.充電能力：10~30KVA:10A;40~60KVA:20A。

　　15.絕緣強度：UPS的輸入端、輸出端對地施加2000V直流電壓1min，應無擊穿、無飛弧，漏電流應

　　16.為了方便現場搬運，UPS底部必須具備萬向輪，可實現快速就位安裝;

　　二、功能要求

　　1、三進三出智能型高頻在線式UPS，應用雙變換純?cè)诰€技術，采用先進的雙DSP+CPLD多重微處理器控制設計，保證穩定的電壓和頻率的正弦波輸出;

　　2、UPS輸出頻率自適應，無需通過軟件或面板設計;

　　3、可兼容發電機輸入;

　　4、具有直流冷啟動功能，帶有直流啟動按鍵實物照片證明文件;

　　5、具有來電自啟動功能，無需人工值守;

　　6、具有ECO經濟模式功能;

　　7、報警功能：具備電池低壓、市電異常、UPS故障、輸出過載、輸出短路報警功能。同時具備輸入輸出反接、電池正負反接、電池未連接、電池故障、風扇故障等報警功能，提供聲光報警;

　　8、具有EP0接線端口;

　　9、通信功能：標配RS232、USB接口、兩路輸入和兩路輸出干接點(信號可通顯示控制面板定義)、兩路內部獨立RS485和智能插槽(可選SNMP/Modbus卡)。

　　10、具備并機(≥4臺)和雙總線功能。

　　11、高效的防塵能力設計：功率器件與風道完全隔離避免積灰?guī)淼目煽啃越档?采樣和驅動等弱電部分都采用貼片元器件貼片器件置于背面，不在風道中避免貼片器件被惡劣環境腐蝕;風道密封設計良好;進風口具備防塵網;

　　12、主機不小于2.8英寸的LCD高清液晶顯示屏+5個LED狀態顯示+5個功能按鍵，操作簡單，顯示直觀。面板可顯現系統流程圖，將UPS的運行狀況、負載、市電、電池供電等狀態和信息清晰的顯示在面板上。

　　13、UPS電壓取樣電路采用電氣隔離式設計，提升UPS電路抗干擾及可靠性;

　　14、UPS高頻IGBT開關器件的驅動電路需采用隔離設計，使電源更加穩定可靠。

　　蓄電池 免維護鉛酸蓄電池，12V100Ah

　　電池柜 32節電池柜，定制

　　數字KVM切換器 16端口機架型CAT5接口數字KVM切換器(滿配)

　　1.易于安裝，無需軟件可直接連接16臺電腦或服務器，通過級聯方式，可管理多達256 臺服務器;

　　2.本地可通過[按鈕]，[OSD]，[熱鍵]等方式就可輕松操作本機;

　　3.提供1個本地用戶通道，支持USB和PS2鼠標/鍵盤、VGA顯示接口;

　　4.提供1個以太網IP接口通道，可供遠程用戶端訪問。支持DHCP、PPPOE多種網絡協議;

　　5.所有傳輸數據皆以SSL 256位 安全加密，SSL證 書管理;

　　6.支持本地控制口配置和遠程瀏覽器配置KVM;

　　7.支持鼠標自動同步;

　　8.支持發送組合鍵;

　　9.支持跨平臺服務器環境: DOS,Windows, Linux , Unix, Mac, Sun等;

　　10.遠程用戶端視頻分辨率最高可達1920 x 1080 @ 60Hz;

　　11.自動掃描(Auto-scan)功能，KVM自動對電腦逐一掃描;

　　12.即插即用，增加或移除PC等設備時，無需斷電，可直接連接電腦或KVM切換器等設備;

　　13.可通過OSD視控菜單對每臺服務器進行命名，以方便管理;

　　14.可使用于支持USB 的服務器操作系統及BIOS 層級;

　　15.兼容聯想、曙光、浪潮、華為、寶德HP、IBM、戴爾和思科等主流服務器;

　　16.支持combo控制端連接到計算機或服務器;

　　17.使用五類線連接可以解決傳統線纜5米的距離限制;

　　18.支持集中本地端統一控制(鼠標,鍵盤及屏幕), 或通過IP 遠程連接控制;

　　19.不需要安裝任何軟件 – 輕松安裝操作于On Screen Display (OSD) 菜單上;

　　20.熱插拔– 增加或移除計算機或服務器時無需除去電源;

　　21.支持切換器與計算機或服務器間CAT5/6 UTP 線纜鏈接距離為300米;

　　22.支持 DDC-2 及 DDC/CI 自動偵測;

　　23.支持 USB 及 PS/2 Cat5 Dongle連接 PC or Serve;

　　24.支持本地 USB 和 PS/2 有線或無線鍵盤及鼠標;

　　25.支持標準19”機柜安裝;

　　26.支持密碼安全;

　　27.支持固件更新;

　　28.雙電源輸入;

　　設備機柜 服務器機柜42U 600x1000x2000

　　1.標準：符合ANSI/EIA RS-310-D、IEC297-2、DIN41491:PARTI、DIN41494：PART7、GB/T3047.2-92標準：兼容ETSI標準;

　　2.要求：型材焊接框架結構，框架強度高;

　　3.內部安裝空間大，外觀高貴典雅，工藝精湛、尺寸精密;

　　4.高通風率六角弧形網孔前門(專利)、雙開波浪形六角網孔后門及三段式側門，一攬子解決機械保護，通風散熱、外部觀察機器運行狀態;

　　5.前后門配月光鎖;

　　6.齊全的可選配件;

　　7.承載：靜載承重達1000KG(帶支架);

　　8.防護等級：IP20;

　　9.主要材料：SPCC優質冷軋鋼板制作;

　　10.厚度：方孔條2.0mm，腳輪托盤2.0mm，骨架和安裝梁1.5mm，其他1.2mm;

　　11.表面處理：方孔條和安裝梁鍍藍鋅，其余脫脂、磷化、靜電噴塑;

　　12.規格：600*1000*2000

　　核心交換機 1.整機主控引擎插槽≥2個，業務插槽≥6個，電源槽位≥4個，支持N+M冗余，要求所投產品隨機箱附帶風扇盤，且風扇≥2個;

　　2.支持配置POE線卡，并由獨立POE電源槽供電，防止因POE供電而影響其他業務模塊供電穩定性;

　　3.配置：配置千兆光口≥48個，配置千兆電口≥24個，配置萬兆光口≥4個;

　　4.配置冗余雙引擎雙電源;

　　5.提供USB接口≥1，滿足業界通用的U盤作為存儲介質擴展;

　　6.交換容量≥80T，包轉發性能≥28000Mpps;

　　7.要求整機ARP表項≥20K，MAC表項≥64K，實供板卡必須滿足此項要求;

　　8.要求所投產品支持防雷等級≥6KV;

　　9.支持“多虛一”與“一虛多”同時使用;

　　10.支持多對一鏡像,基于流的鏡像，一對多鏡像;

　　11.支持SPAN、RSPAN遠程鏡像，支持VLAN的鏡像;

　　12.支持IPv6靜態路由、RIPng、OSPF v3、BGP4+ 等路由協議;

　　24口POE交換機 1.交換容量≥336Gbps;包轉發率≥50Mpps;

　　2.24個10/100/1000Base-T 以太網端口(支持POE)，2個千兆SFP;

　　3.支持靜態路由、RIP、RIPng、OSPF、OSPFv3路由協議;

　　4.支持ARP表項≥2K;

　　5.支持以太網電口堆疊，用網線連接實現堆疊功能;

　　6.支持縱向虛擬化，作為縱向子節點零配置即插即用;

　　8口POE交換機 1.8個10/100/1000Base-T 以太網端口(支持POE)，2個千兆SFP;。

　　2.交換容量≥128Gbps，包轉發率≥26Mpps。

　　3.要求所投產品端口浪涌抗擾度≥6KV。

　　4.要求設備支持一鍵重啟。

　　5.支持IPv4靜態路由。

　　6.支持CPU保護功能，能限制非法報文對CPU的攻擊，保護交換機在各種環境下穩定工作。

　　7.支持專門基礎網絡保護機制(非CPU保護)，能夠限制用戶向網絡中發送數據包的速率，對有攻擊行為的用戶進行隔離，保證設備和整網的安全穩定運行。

　　光模塊 1.1000BASE-LX mini GBIC轉換模塊(1310nm);

　　2.單模10km;

　　其他網絡設備 滿足監控系統安裝所需網絡設備，包括但不限于

　　1.網絡設備：接入交換機、無線接入設備等;

　　2.網絡周邊設備：光纖模塊、光纖收發器等。

　　配套輔材 滿足監控系統安裝所需輔材，包括但不限于

　　1.線材：UPS供電主干電纜、電源線、雙絞線、接地線、端接件、光纜及其配件等;

　　2.管材：鋼制橋架及其配件、薄皮鋼管及其配件、PVC管材及其配件等;

　　3.設備箱：前端設備機柜、防水箱體及其保護措施等;

　　1KVA UPS電源 帶電池，參數同上(30KVA UPS電源)

　　安防視頻監控系統安裝集成調試 1.含基建臨時監控系統安裝調試，基建臨時攝像機安裝及移位的安裝調試;

　　2.2.含投產后監控設備移位至生產區域復用的設計施工安裝調試;

　　3.監控系統需滿足跟智慧工廠系統進行無縫對接和聯調，免費提供協議、接口等相關對接要求;

　　4.監控系統需與一、二期進行無縫對接;
